의료 장비 모터 소변 분석기 12V 4200-8820RPM

의료 장비 모터 소변 분석기 12V 4200-8820RPM

성능 사양

필수적인 세부 사항

모델 번호: KG-1626DC12

정량 전압:12V

가속도:4200-8820RPM

연속 전류:0.04-0.22A

원산지: 광둥, 중국

타입: 브러쉬 DC 모터

적용: 의료 장비

정량 토크:2 ((mNm)

적용:소변 분석기

선행 시간

도면

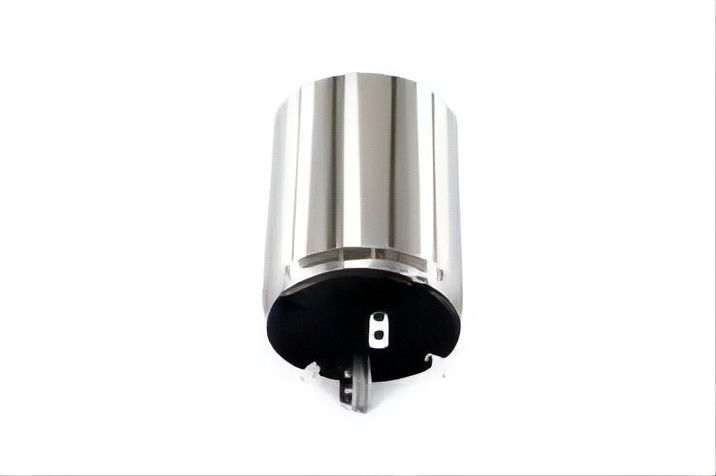

모터 사진

적용

브러시 DC 모터 소개

브러시 DC 모터는 DC 전원 출력에서 작동하도록 설계된 내부로 전환되는 전기 모터이며 접촉을 위해 전기 브러시를 사용합니다.

브러시 모터는 기계 에너지를 구동하는 전기 에너지의 최초의 상업적으로 중요한 응용이었습니다.그리고 DC 분배 시스템은 100 년 이상 상업 및 산업 건물의 모터를 작동하는 데 사용되었습니다.브러쉬 된 DC 모터는 작동 전압 또는 자기장의 강도를 변경하여 속도를 변화시킬 수 있습니다. 전원 공급 장치에 대한 필드의 연결에 따라,브러쉬 모터의 속도와 토크 특성은 일정 속도 또는 기계적 부하에 역비례적인 속도를 제공하기 위해 변경 될 수 있습니다.브러쉬 모터는 전기 추진기, 크레인, 종이 기계 및 철강 롤링 밀에 계속 사용됩니다. 브러시는 마비되어 교체되어야하기 때문에,전력 전자 장치를 사용하는 브러시리스 DC 모터는 많은 응용 프로그램에서 브러시 모터를 대체했습니다..

DC 모터는 자기장을 생성하기 위해 와이드 코일을 사용합니다. 브러쉬 모터에서는 이러한 코일은 샤프를 구동하기 위해 자유롭게 회전합니다. 그들은 로터라고 불리는 모터의 부분입니다.보통 코일 은 철 핵 에 얽혀 있다, 비록 ′′코어리스′′인 ′′브러쉬 모터도 있지만, ′′코어리스′′는 ′′코어리스′′인 ′′코어리스′′는 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′는 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′는 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스′′인 ′′코어리스"인 ′′코어리스"인 ′′코어리스"인 ′′코어리스"인 ′′코어리스"인 ′′코어리스"인 ′′코어리스"인 ′′코어리스"인 ′′코어리스"인 ′′코어리스"

모터의 고정된 부분은 ′′스타터′′라고 불립니다. 영구 자석이 정지 자기장을 제공하기 위해 사용됩니다. 일반적으로 이러한 자석은 스타터의 내부 표면에 위치합니다.로터 외부.

로터를 회전시키는 토크를 생성하기 위해, 로터의 자기장이 지속적으로 회전해야 하며, 따라서 그 장은 스테터의 고정된 장을 끌어당기고 반발합니다.필드가 회전하도록이 스위치는 일반적으로 로터에 장착 된 세그먼트 콘택트인 커밍터와 스테터에 장착 된 고정 브러쉬로 구성됩니다.

브러쉬 DC 모터 작동

브러시 DC 모터는 로터에 윙 스필을 가지고 있으며, 스틸에 포함 된 자석으로 둘러싸여 있습니다. 스필의 두 끝은 커머터에 연결되어 있습니다.이 변압기는 브러시라고 불리는 전극에 연결됩니다., 브러쉬와 코일이 접촉하는 동안 브러쉬와 코일을 통해 DC 전력의 흐름을 초래합니다.

하지만 코일이 회전하면서 브러쉬와 커머터가 접촉하지 않는 위치에 도달하여 코일에 흐르는 전류를 멈추게 됩니다.코일의 운동량은 계속 회전하게 합니다.이것은 브러쉬와 커머터를 다시 접촉시켜 다른 코일을 통해 흐르는 전류를 복원합니다.

이 반복적 인 전류 흐름의 전환은 붓진 DC 모터가 계속 회전하도록 만듭니다. 붓진 DC 모터는 동류로 작동합니다.그리고 그들의 속도는 적용 된 전압을 변경하여 쉽게 제어 할 수 있습니다.
