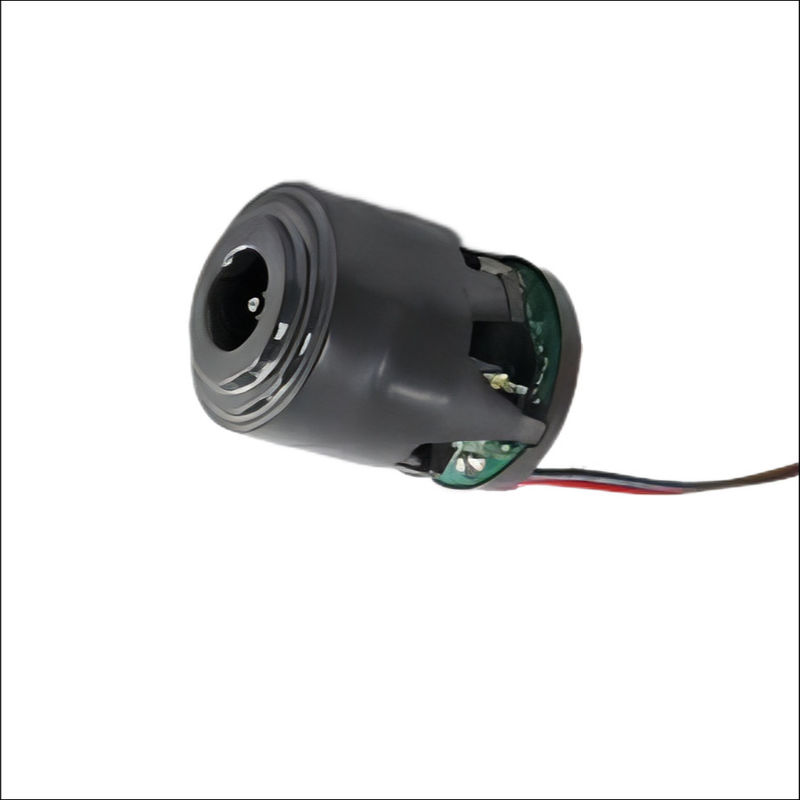

12V DC 진공청소기 모터 120000RPM 103W GO-GOLD KG-4560DC12

진공청소기 모터 120000RPM103W 12V DC 모터 GO-GOLD KG-4560DC12

진행 시간:

제품 설명


필수적인 정보

등급 전압:12V

가속도:120000RPM

등급 전력:103W

토크: 사용자 정의

효율성: 75%

모델 번호: KG-4560DC12

직경: 45MM

전환: 브러쉬리스

적용:청소기

진공도: 12 Kpa 최대


키워드: BLDC 모터

보증: 3년

원산지: 광둥, 중국

그림

표본

적용

브러시리스 DC 모터는 영구 자석 동기 모터에서 발견되는 시누소이드 역-EMF와 달리 트라페소이드 역-EMF를 가진 영구 자석 모터입니다.3단계 BLDC의 트래페소이드 파형각 전환 단계에서, 한 단계 윙링은 양 공급 전압에 연결되어 있고, 한 단계 윙링은 음 공급 전압에 연결되어 있으며, 한 단계는 떠 있습니다.역단 EMF의 제로 교차는 ZC로 표시됩니다.0 교차는 두 개의 교환 중간에 직접 발생합니다.

일정한 속도로, 또는 천천히 변화하는 속도로, the time period from one commutation to zero-crossing and the time period from zero-crossing to the next commutation are equal which is used as basis for the implementation of sensorless-commutation control0 교차를 감지해야 하는 부동 단계는 각 전환 단계에 따라 변합니다.

0 교차를 감지하기 위해 각 단계 윙링에 한 개의 ADC 채널이 필요합니다. 센서 없는 전환 방법은 시작 또는 매우 낮은 속도로 도전에 직면합니다.일반적인 방법은 무작위 시작 전환으로 윙을 흥분하는 것을 사용하는 것입니다첫 번째 몇 개의 전환에 대한 인터-커머테이션 지연의 테이블은 플래시로 저장됩니다. 이 순서는 역-EMF 피드백에주의를 기울이지 않고 실행됩니다.그 다음 제어 센서없는 전환 컨트롤러에 전달됩니다.

BLDC 모터의 작동

주류의 시작 전류 설정은 스테터 롤링을 통해 영구 자석에 의해 설정 된 주요 mmf에 세로 된 자기 운동 힘 (mmf) 을 설정합니다.플레밍의 왼손 규칙에 따르면, 힘은 armature 선도자에 의해 경험됩니다. armature 선도자가 stator에 있기 때문에 반응력이 로터에 토크를 개발합니다.이 토크가 부하 토크와 마찰 토크보다 더 많은 경우, 모터가 회전하기 시작합니다.

한 회로에서 전류를 제거하고 다른 회로로 전달하는 과정은 전환으로 알려져 있습니다.

BLDC 모터에서 단계 전류와 발전 토크. 모든 경우 양적 토크에 기여하는 두 단계와 제로 토크에 기여하는 한 단계가 있습니다.각 전환 간격의 토크가 결합되면, 전체 토크는 완벽하게 평평한 두 단계의 두 토크의 기여입니다.
