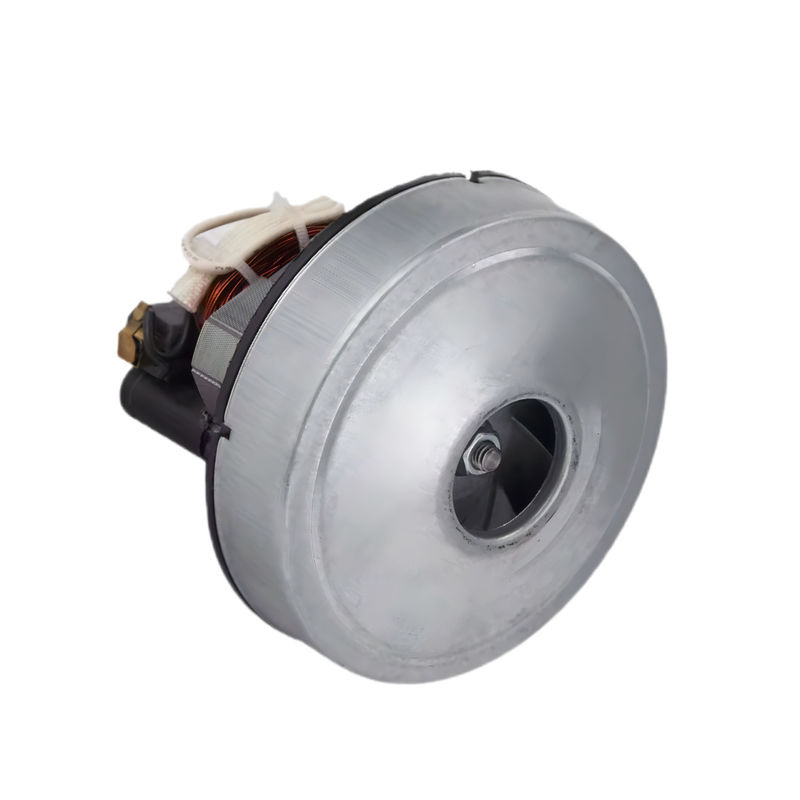

진공청소기 모터 240V 600W 동기 AC 유니버설 모터 KG-7020M24

진공청소기 모터 240V 600W 동기 AC 유니버설 모터 KG-7020M24

사양

주요 세부 사항

표본

동류 보편 모터

시리즈 모터의 작동 원리는 DC 모터와 비슷하며, 그 원리는 왼쪽 규칙과 오른쪽 규칙으로 설명됩니다. DC 전원 공급 장치에 의해 구동되면,왼쪽 코일에서 전류 입력, 로터 와일링을 통과하고 오른쪽 코일에서 흐릅니다. 전류의 자기 효과에 따라,스타터 윙은 그림에서 N에서 S로 방향으로 자기장을 생성합니다.동시에, 전류를 통과하는 로터 윙링은 전자기 힘에 의해 영향을받을 것이고, 힘의 방향은 왼손 규칙에 따라 결정 될 수 있습니다.N-극과 S-극 범위의 코일은 같은 힘을 받습니다전자기 모멘트는 로터가 회전하기 시작합니다. 전자기 힘과 관성으로 인해, 로터가 반 회전을 회전한 후,전동기의 존재로 인해, 로터 코일로 흐르는 전류의 방향은 변하게 되므로 N와 S 범위 내의 힘의 방향은 변하지 않으며 로터는 계속 회전합니다.내려가.

실제 응용 분야에서, 시리즈 모터는 높은 속도, 큰 시작 토크, 작은 크기와 같은 장점으로 인해 전력 도구, 부엌 용품, 바닥 관리 및 기타 분야에서 널리 사용됩니다.가벼운 무게.

시리즈 흥분 모터는 주로 스테이터, 로터, 앞 및 후면 커버 (커버) 및 냉각 블레이드로 구성됩니다. 스테이터는 스테이터 코어와 스톨 신발에 싸인 윙으로 구성됩니다.흥분 플럭스를 생성하는 데 사용됩니다, 자기성을 유도하고 앞과 뒷 커버를 지원합니다. 로터는 로터 코어, 샤프트, armature 와일딩 및 커머터로 구성됩니다.그 기능은 지속적인 전자기 모멘트를 보장하고 생성하는 것입니다., 전력 에너지를 기계 에너지로 변환, 샤프트를 통해 작업을 수행 하려면 부하를 운전; 앞과 뒷 덮개는 armature를 지원,연결 및 함께 stator와 로터의 고정 회전 샤프트와 앞 및 뒷 덮개는 armature와 덮개 사이의 공명을 방지하기에 충분한 강도를 가져야합니다, 진동 및 위험을 초래합니다. 일반적으로 앞 및 뒷 덮개 내부에는 굴림 또는 슬라이딩 베어링이 있습니다.

시리즈 흥분 모터의 기본 구조를 이해 한 후, 진공 청소기 모터의 팬 부분으로 돌아가 봅시다. 팬 부분은 주로 두 가지 주요 구성 요소로 구성됩니다.이동 스펠러와 고정 스펠러움직이는 휠퍼는 주로 바람을 생성합니다. 움직이는 휠퍼가 초당 20000 ~ 30000 회전 속도로 회전하면,공기 입구에서 음압이 발생하여 진공이 형성됩니다., 따라서 흡수력을 형성합니다. 가이드 플레인이라고도 불리는 고정 스펠러는 주로 움직이는 스펠러에서 생성되는 공기 부피를 더 부드럽게 방출하는 데 사용됩니다.고정 스펠러 공기 통로의 품질은 직접 진공 청소기 모터의 효율에 영향을 미칩니다진공청소기 모터의 적용 범위: 각종 가정용 산업용 건조 진공청소기, 두 가지 용도의 건조 및 습기 진공청소기, 중앙 진공청소기, 산업용 진공청소기,그리고 다양한 종류의 청소기.
