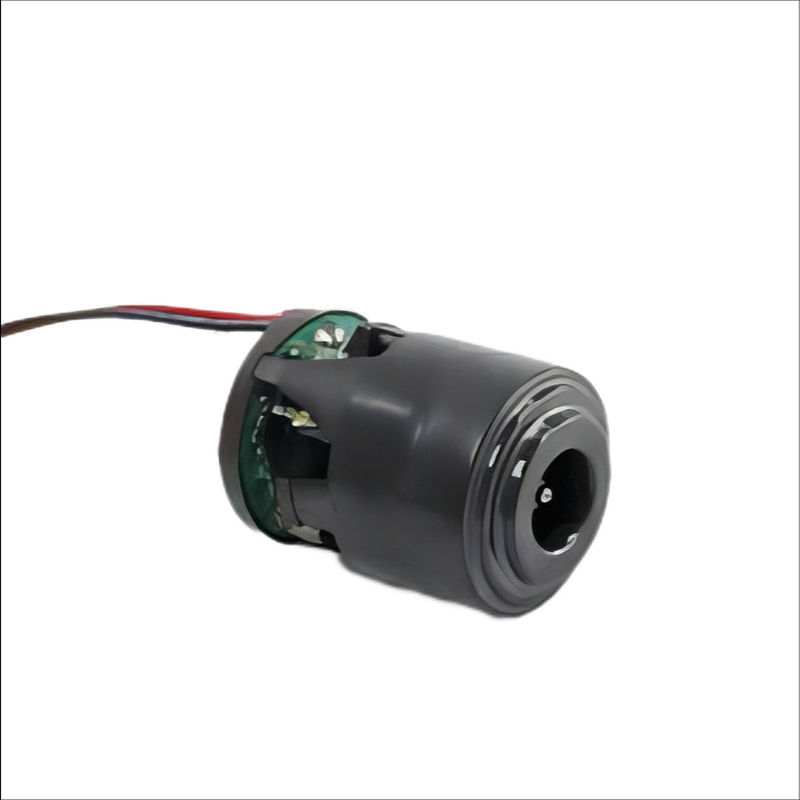

KG-4560DC12 브러시리스 진공청소기 모터 12V 120000RPM 103W 사용자 정의

진공청소기 모터 12V 120000RPM 103W 브러시리스 모터 KG-4560DC12

진행 시간:

제품 설명


필수적인 정보

전환: 브러쉬리스

적용:청소기

등급 전압:12V

가속도:120000RPM

등급 전력:103W

진공도: 12 Kpa 최대

토크: 사용자 정의

직경: 45MM

키워드: BLDC 모터

효율성: 75%

모델 번호: KG-4560DC12

보증 기간: 3년

원산지: 광둥, 중국

그림

표본

적용

브러쉬리스 DC 모터는 원동자동 모터처럼 구성되어 있습니다. 로터에 영구 자석이 있고, 롤링이 스테터에 있습니다.브러쉬가 없기 때문에 불꽃처럼 불이 나는 단점이 제거됩니다., 소음, 효율성, 그리고 또한 보편 모터에 비해 매우 높은 속도를 가능하게 합니다.이 모터는 또한 전자적으로 전동 모터 (ECM 또는 EC 모터) 로 알려져 있으며 통합 인버터를 통해 DC 전기 소스로 공급되는 동기 모터입니다., 엔진을 구동하기 위해 AC 전기 신호를 생성합니다. 추가 센서와 전자 장치가 인버터 출력을 제어합니다.

전자기 조작이 가능합니다.전환 순서와 전환 시간은 위치 센서 피드백 또는 역전기 운동 힘 (EMF) 감지와 같은 센서없는 방법BLDC 모터는 높은 신뢰성, 높은 효율성 및 높은 전력 대 부피 비율을 요구하는 응용 프로그램에 이상적인 선택입니다.브러시리스 DC 모터 는 낡고 교체 해야 하는 브러시 가 없기 때문 에 매우 신뢰성 이 높다부등급 조건에서 작동하면 브러시리스 DC 모터의 수명은 10 000시간 이상입니다.

BLDC 모터 제작

브러시리스 DC 모터는 여러 가지 다른 물리적 구성으로 구성 될 수 있습니다.영구 자석은 방사성 중심 핵의 일부입니다오웃런너 (또는 외부 로터) 구성에서는 스필과 자석 사이의 방사성 관계가 역전됩니다.

오트런너 구성의 스테터 코일은 모터의 중심 핵을 형성하고, 영구 자석은 핵을 둘러싸고 있는 돌고 있는 로터 안에서 회전한다.이너너 구성이 선택되었습니다.로터는 영구 자석과 함께 중앙에 있고 스테이터는 윙링을 포함합니다.

BLDC 모터의 작동

주류의 시작 전류 설정은 스테터 롤링을 통해 영구 자석에 의해 설정 된 주요 mmf에 세로 된 자기 운동 힘 (mmf) 을 설정합니다.플레밍의 왼손 규칙에 따르면, 힘은 armature 선도자에 의해 경험됩니다. armature 선도자가 stator에 있기 때문에 반응력이 로터에 토크를 개발합니다.이 토크가 부하 토크와 마찰 토크보다 더 많은 경우, 모터가 회전하기 시작합니다.

한 회로에서 전류를 제거하고 다른 회로로 전달하는 과정은 전환으로 알려져 있습니다.

브러시리스 DC 모터에서 단계 전류와 발전 토크. 모든 경우에 양적 토크에 기여하는 두 단계와 0 토크에 기여하는 한 단계가 있습니다.각 전환 간격의 토크가 결합되면, 전체 토크는 완벽하게 평평한 두 단계의 두 토크의 기여입니다.
