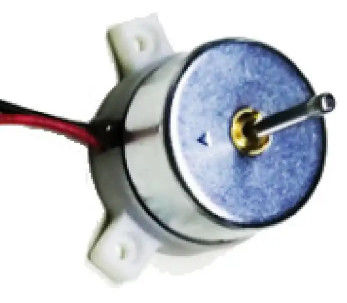

5W 작은 DC 전동기 작은 브러쉬리스 모터 4500RPM 전동 공구

붓을 쓸 필요가 없는 작은 DC 전동기 KG-3225-012 4500RPM 전동 공구

12v DC 브러시리스 모터

그림

성능 명세

브러시리스 직류 전동기 전원 시스템은 3개의 부분으로 구성됩니다 : 회전자와 고정자와 위치 센서. 위치 감지는 (그것 회전자 위치에서 변화에따르면 질서가 있고, 고정자 권선과 관련하여 회전자 자기 극의 위치를 발견하고, 결정된 위치에 있는 위치 감지 신호를 발생시킨다고 확신한 것에서 고정자 권선의 전류를 정류합니다. 신호변환 회로에 의해 처리된 후, 전원 스위치 회로는 어떤 논리적인 관계에 따라 권선 전류를 바꾸기 위해 제어됩니다). 고정자 권선의 작업 전압은 위치 센서 출력에 의해 제어된 전자 스위치 회로에 의해 제공됩니다.

3개 종류의 위치 센서가 있습니다 : 자기를 띠 민감한, 광전자 그리고 전자기이 :

자기를 띤 민감한 위치 센서와 브러시리스 직류 전동기를 위해, 그것의 자기를 띤 센서 성분 (홀 요소, 자기를 띤 다이오드, 자기를 띤 민감한 극 튜브, 자기 저항체 또는 특별한 집적 회로, 기타 등등은과 같이) 영구 자석과 회전자가 회전할 때 발생된 자기장 변화를 탐지하기 위해 고정자 어셈블리에 설치됩니다.

광전식 위치 센서와 브러시리스 직류 전동기는 특정 위치에 따라 고정자 어셈블리에 광전자식 센서를 갖추고 있습니다. 회전자는 라이트 쉴드를 갖추고 있고 조명 공급원이 발광 다이오드 또는 작은 전구입니다. 회전자가 회전할 때, 고정자 위의 감광성 성분은 간헐적으로 차광 플레이트의 효과로 인해 일정한 빈도수에서 펄스 신호를 생성시킬 것입니다.
전자기 위치 센서를 사용하는 브러시리스 직류 전동기는 고정자 어셈블리에 설치된 전자기 센서 성분 (커플링 변압기, 근접 스위치, LC 공명 회로, 기타 등등을과 같이) 갖추고 있습니다. 영구 자석 회전자 변화, 전자기 효과의 위치가 전자 유도식 센서가 고주파변조 신호를 발생시키게 하 (크기가 회전자 위치와 바꿀) 때.

간단히 말하면, 브러시리스 직류 전동기는 와인딩 코일 주위에 모터의 기하학적 축의 완전히 주위를 회전하는 자기장을 형성하면서, 브러쉬리스 모터의 고정자 코일에 입력된 전류파의 교류 주파수와 파형을 바꾼 것에 의존합니다. 이 자기장은 모터가 회전하게 하면서, 회전하기 위해 회전자에 영구자석강을 운전합니다. 입력이 그것을 3 교류로 변환시키기 위해 전자 가버너를 요구하는 직류인 것처럼, 모터의 성능은 자성 강철의 수치와 자성 강철의 자속 강도와 모터의 입력 전압과 같은 요인과 관련됩니다, 그것이 밀접하게 브러쉬리스 모터의 조종 성능과 관련됩니다. 그것은 또한 리모콘 수신부로부터의 수신용 제어 신호가 모델 사용의 필요를 충족시켜 주기 위해 모터 속도를 조절하도록 요구합니다.

전체적으로, 브러쉬리스 모터의 구조물은 상대적으로 단순하고 그들의 성능을 결정짓는 실제적 결정자가 붓을 쓸 필요가 없는 전자 가버너입니다 (또한 전기식거버너로 알려집니다). 좋은 전기식거버너는 마이크로컨트롤러 통제 프로그램 설계와 회로 설계와 복합 처리 기술과 같은 과정의 전체적인 제어를 요구하고 따라서 가격이 브러쉬리스 모터의 그것 보다 일반적으로 휠씬 더 높습니다.
