| 원래 장소 | 중국 |
| 브랜드 이름 | Go-Gold |
| 인증 | ISO |

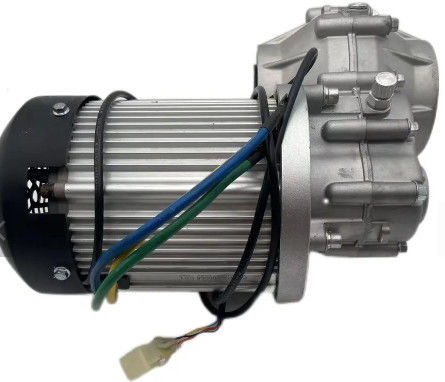

| 모델 번호 | KG-BM1424HQF |
성능 사양
|
전압 |
48V |
토크 |
4mN.m |
|
입력 전력 |
1200W |
정격 속도 |
2850RPM |
도면
필수 세부 정보
보증:3년
원산지: 중국 광동성
브랜드 이름:고-골드
모델 번호:KG-BM1424HQF
사용법: 중형 및 대형 세발자전거
유형:브러시리스 모터
토크:4N.m
건축:영구 자석
정류:브러시리스
특징을 보호하십시오: 완전히 동봉하는
속도(RPM):2850RPM
연속 전류(A):맞춤형
효율성: ≥82%
리드 타임:
| 수량(개) | 1 - 1000 | 1001 - 10000 | >10000 |
| 리드 타임(일) | 15 | 30 | 협상 예정 |
일반적인 애플리케이션
브러시리스 DC 모터는 브러시 정류 DC 모터와 동일한 전기적 성능 작동(전달 기능) 특성을 가지며 동일한 애플리케이션에서 사용할 수 있습니다.높은 시작 토크, 가변 양방향 속도 작동, 정밀 위치 및 속도 서보 루프 기능을 제공합니다.또한 더 높은 토크의 DC 모터가 스핀들을 직접 구동할 수 있는 스핀들 및 로터리 테이블 드라이브에서 AC 모터를 대체할 수 있어 벨트와 풀리가 필요하지 않습니다.
기본 구성품
브러시리스 모터 시스템은 4개의 기본 하위 어셈블리로 구성됩니다.
1. 단상 또는 다상 구성으로 연결된 전자기 코일로 감긴 고정자.
2. 철심과 영구자석 극으로 구성된 회전자.
3. 로터를 제공하는 로터 위치 센서 어셈블리필요한 해상도로 위치를 지정합니다.
4. 회전자 위치 정보를 적절한 고정자 위상 여기로 변환하기 위한 정류 논리 및 스위칭 전자 장치.
고정자
브러시리스 DC 모터용 고정자는 자석 와이어 코일이 매립되고 하나, 둘 또는 그 이상의 위상으로 연결된 적층 강철 코어로, 이러한 위상 권선을 순차적으로 여기함으로써 회전 전자기장이 생성될 수 있습니다.브러시리스 DC 모터의 철 및 구리 손실은 모두 고정자에서 발생하므로 발생된 열이 주변으로 쉽게 전달됩니다.내부 회전자가 있는 모터는 장착 표면과 접촉하는 더 큰 고정자 영역으로 인해 이와 관련하여 더 좋습니다.
로터
모든 연속 회전 브러시리스 DC 모터에서 영구 자기장은 회전자에 있습니다.회전 전자기장을 공급하는 권선은 고정자에 있습니다.회전자는 기존 모터에서와 같이 고정자 내부 또는 고정자 외부에서 설계할 수 있습니다.내부 로터 설계는 일반적으로 낮은 관성과 빠른 응답이 요구되는 증분 모션 애플리케이션에 사용됩니다.외부 회전자 구성은 영구 자석에 대해 보다 견고한 구조를 제공하고 관성이 더 높습니다.영구 자석에 작용하는 원심력에 대응하기 위해 강성 구조가 필요한 고속 응용 분야, 속도 안정화를 위해 추가 회전자 관성이 필요한 속도 루프 응용 분야 또는 메모리 디스크 드라이브에서와 같이 추가 관성이 전체 관성에 비해 중요하지 않은 경우에 사용됩니다.
