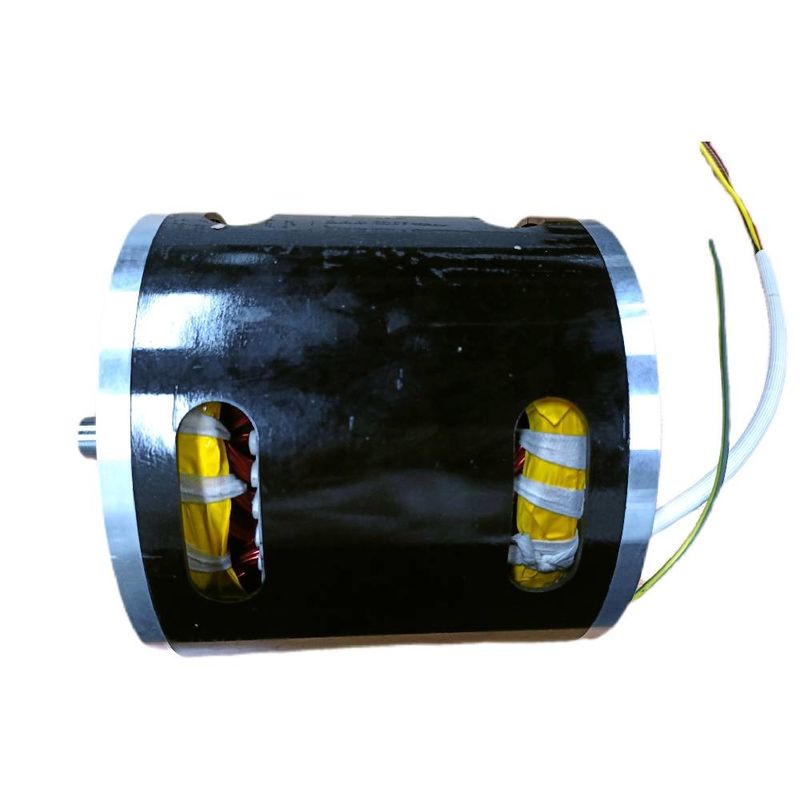

1400rpm 3 상 유도 모터 AC220V/50Hz 상업적 배기 팬 모터

교류 유도 모타 KG-18075M22 AC220V/50Hz는 상업적인 주방 장비에 사용했습니다

개관

어떤 KG-18075M22 상업적인 주방 장비 AC220V/50Hz 4P?부하전력 2500±10% 3상

성능 상술

외부 크기

유도 전동기는 기전 에너지 전환을 달성하기 위한 회전자 이내에 전류를 유도하기 위해 고정자와 회전자 사이의 전자 유도를 사용하는 일종의 모터를 언급합니다.

유도 전동기의 고정자는 3개의 부분으로 구성됩니다 : 고정 자심과 고정자 권선과 프레임.
회전자는 회전자 코어와 회전자 권선과 샤프트로 구성됩니다. 회전자 코어는 보통 두꺼운 실리콘 스틸 시트가 함께 쌓아 올린 0.5 밀리미터로 구성되는 주자기회로의 또한 일부분이고 핵심이 샤프트 또는 회전자 브라켓위에 고정됩니다. 전체 회전자의 외부 표면은 원통입니다. 회전자 권선은 두 유형으로 분할됩니다 : 케이지식과 와인딩 타입.

보통은, 유도 전동기의 회전자 속도는 항상 조금 하락하거나 조금 높게 회전 자기장 (동기 속도)의 속도 보다, 그래서 유도 전동기는 또한 비동기식 모터로 알려집니다.

도입 모터 변화의 부하, 속도와 날개의 하락이 따라서 변할 것일 때, 로터 컨덕터에서 기전력과 해류와 전자계 토크의 대응 변화가 부하의 필요를 충족시켜 주게 합니다.

정부 슬립률의 합에 따르면, 유도 전동기는 3 운영 상태를 가지고 있습니다 : 전동기와 발전기와 전자계 제동.

회전 자기장

전동기에 대한 기본 개념은 2 자기장을 발생시키는 것입니다 : 회전자 자기장과 자기를 띠 고정자는 회전하는 고정자 자기장을 처리하고 만듭니다. 회전자는 끊임없이 그것의 자기장을 고정자 자기장의 그것과 정렬하도록 회전할 것입니다.

전류, 각각의 동일 크기의 그리고 120o의 위상차로 3개 위상 세트가 고정자 권선에 흐르고, 회전 자계를 발생시키고 일정한 크기를 바랍니다.

유도 전동기의 고정자는 3개의 부분으로 구성됩니다 : 고정 자심과 고정자 권선과 프레임. 고정 자심은 주자기회로의 일부분입니다. 철심에서 여자기 전류와 회전 자기장에 의해 발생된 에디 전류와 히시테리시스 손실을 감소시키기 위해, 철심은 0.5 밀리미터 두꺼운 실리콘 강철 시트로 쌓입니다. 더 큰 능력과 모터를 위해, 실리콘 스틸 시트에서 양쪽은 층간 절연으로서 단열 도료로 코팅됩니다. 작은 고정 자심은 쌓이고 실리콘 스틸 시트와 전체적인 것 압축되고 그리고 나서 액자에 고정됩니다 ; 매체와 큰 고정 자심은 팬-형상 펀칭 조각들에 의해 모여집니다.

고정자 권선을 끼워 넣기 위해 한결같게 고정 자심의 이너 서클에서 펀칭된 똑같은 모양과 많은 슬롯이 있습니다. 작은 유도 전동기는 일반적으로 세미 닫힌 슬롯을 사용하고 단일층 (아래 푸세요) 와인딩이 코일과 철심 사이의 슬롯 절연으로, 고강도 에나멜 선으로 만들었습니다. 세미 닫힌 슬롯은 주자기회로의 자기저항을 감소시키고 여자기 전류를 감소시킬 수 있지만, 그러나 임베딩된 와이어가 덜 편리합니다. 매체 유도 전동기는 일반적으로 열린 슬롯을 반쯤 사용합니다. 큰 고전압 유도 전동기 모두가 쉬운 와이어 삽입을 위해 열린 슬롯을 사용합니다. 좋은 전자기 성능을 달성하기 위해, 양쪽 매체와 큰 유도 전동기는 이중층 단절권을 사용합니다.

회전자는 회전자 코어와 회전자 권선과 샤프트로 구성됩니다. 회전자 코어는 보통 두꺼운 실리콘 스틸 시트가 함께 쌓아 올린 0.5 밀리미터로 구성되는 주자기회로의 또한 일부분이고 핵심이 샤프트 또는 회전자 브라켓위에 고정됩니다. 전체 회전자의 외부 표면은 원통입니다. 회전자 권선은 두 유형으로 분할됩니다 : 케이지식과 와인딩 타입은 회전자를 가둡니다.

케이지형 권선은 양쪽 끝에 각각 회전자 슬롯과 반지 단락 링에 삽입된 가이드 바로 구성된 셀프 마감 와인딩입니다. 만약 철심이 제거되면, 전체 와인딩이 원형 케이지와 같이 형성하여집니다, 그러므로 그것이 케이지형 권선으로 불립니다. 구리를 구하고 생산성을 향상시키기 위해, 작은 농형 유도 전동기는 일반적으로 주물 알루미늄 회전자를 사용합니다 ; 매체와 큰 모터를 위해, 주물 알루미늄의 질을 보증하는 것에 어려움 때문에, 회전자 슬롯으로의 삽입되는 구리 바와 양쪽 끝에 있는 용접 단락 링의 구조는 채택됩니다. 경제적이고 오래가는 모터로 만들면서, 농형 유도 전동기는 단순 구조와 편리한 제작을 가집니다. 그래서 그것은 다양한 애플리케이션을 가지고 있습니다.
권선형 회전자.

3상 권선은 와인딩의 발신 터미널이 연결시킨 그 셋으로, 권선형 회전자의 슬롯 내장된 절연선을 구성했습니다.

그것은 회전축 위의 3 슬립 링에 연결되고, 그리고 나서 솔을 통하여 밖으로 끌어냈습니다. 이 날개는 저 외부 저항을 특징으로 하고 모터의 개시와 속도 조절 성능을 향상시키기 위해 회전자 권선에서 연결될 수 있습니다.
케이지 로터와 비교해서, 권선형 회전자는 조금 복합 구조를 가지고, 조금 더 비싸고 따라서 그것이 낮은 시동 전류 또는 높은 시동 토크 또는 급송이 요구되는 상황에서 단지 사용됩니다
