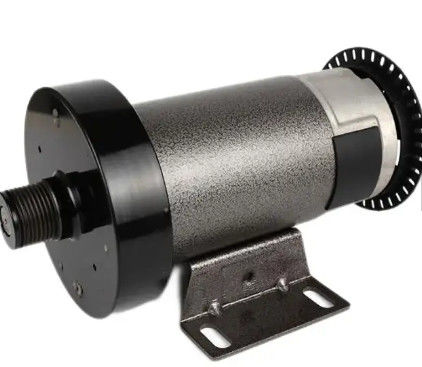

180V 220V DC 브러시 모터 1.5HP 4500RPM 런닝머신 DC 모터

러닝머신 고-골드에 사용되는 DC 브러시 모터 180/220V 1.5HP 4500RPM

개요

제품 설명

도면

견본

네 가지 유형의 브러시 DC 모터가 있습니다.

첫 번째 유형은 영구 자석 브러시 DC 모터입니다.둘째, 션트 권선 브러시 DC 모터입니다.세 번째는 직렬 권선 DC 모터이고 네 번째는 션트 및 직렬 권선 브러시 DC 모터의 조합인 복합 권선 브러시 DC 모터입니다.

직렬 권선 브러시형 DC 모터는 계자 코일이 회전자와 직렬로 연결되어 있으므로 계자 전류가 동일해집니다.따라서 모터 전류는 고정자(직렬) 전류와 회전자 전류의 합과 같습니다.따라서 부하가 없는 정상 작동 중에 공급 전압이 증가하면 모터 전류가 증가합니다.이로 인해 고정자와 회전자 필드가 증가하고 토크가 감소함에 따라 모터 속도가 증가합니다.그러나 모터에 부하가 걸리면 모터 전류도 증가하여 고정자와 회전자 필드가 증가합니다.이제 부하를 극복하기 위해 모터 속도가 감소하고 토크가 증가합니다.

4가지 유형의 브러시 DC 모터 모두의 성능 특성을 비교하면 속도가 증가함에 따라 토크가 감소한다는 점에서 모두 동일한 기본 특성을 나타냅니다.영구 자석 브러시 DC 모터의 경우 이는 매우 선형적인 프로세스입니다.션트 권선 브러시 DC 모터를 사용하면 낮은 속도에서 높지만 더 일관된 토크가 있어 탁월한 속도 제어 특성을 제공한다는 것을 알 수 있습니다.직렬 권선 브러시 DC 모터 그래프는 저속 토크가 크고 속도가 높을수록 토크가 매우 급격히 감소하므로 부하가 제거되면 속도가 매우 급격히 증가합니다.마지막으로 복합 권선 브러시 DC 모터를 사용하면 션트 및 직렬 권선 브러시 DC 모터의 훌륭한 조합을 볼 수 있습니다.그래프는 우수한 저속 토크를 보여주지만 속도가 증가함에 따라 토크가 보다 선형적이거나 점진적으로 감소하므로 속도 제어가 뛰어난 무거운 하중을 들어 올리는 데 적합함을 보여줍니다.
